درجه حفاظتی یا IP چیست ؟

حتما شما هم بارها و بارها با عباراتی از قبیل IP57 یا IP44 یا IP66 یا IP67 روبرو شدیه اید اما عبارت IP چیست و چه معنا و مفهممی دارد . اگر به مشخصات محصولات الکترونیک، خصوصا دستگاه‌هایی که در فضای باز نصب می‌شوند (مثل دوربین‌های مداربسته) توجه کنید، درجه حفاظتی یا IP آن را خواهید دید.IP یا International Protection، یک نشان و استاندارد حفاظت بین المللی است که در این مقاله به توضیح آن می‌پردازیم. این نماد در سیستم های مخابراتی از قبیل تجهیزات جانبی مراکز تلفن سانترال ، پست های مخابراتی ، اتصالات مخابراتی ، کافو و حتی گوشیهای بیسیم و همچنین در تجهیزات برقی از قبیل کلید و پریزهای برق نیز کاربرد دارد .
عددی که در کنار IP قرار می‌گیرد میزان حفاظت دستگاه را در مقابل اجسام خارجی نشان می‌دهد (عدد سمت چپ: جامدات مانند گرد و غبار ، عدد سمت راست: مایعات مانند آب) برای سهولت کار، عدد سمت چپ را X و عدد سمت راست را Y نامگذاری می‌کنیم.

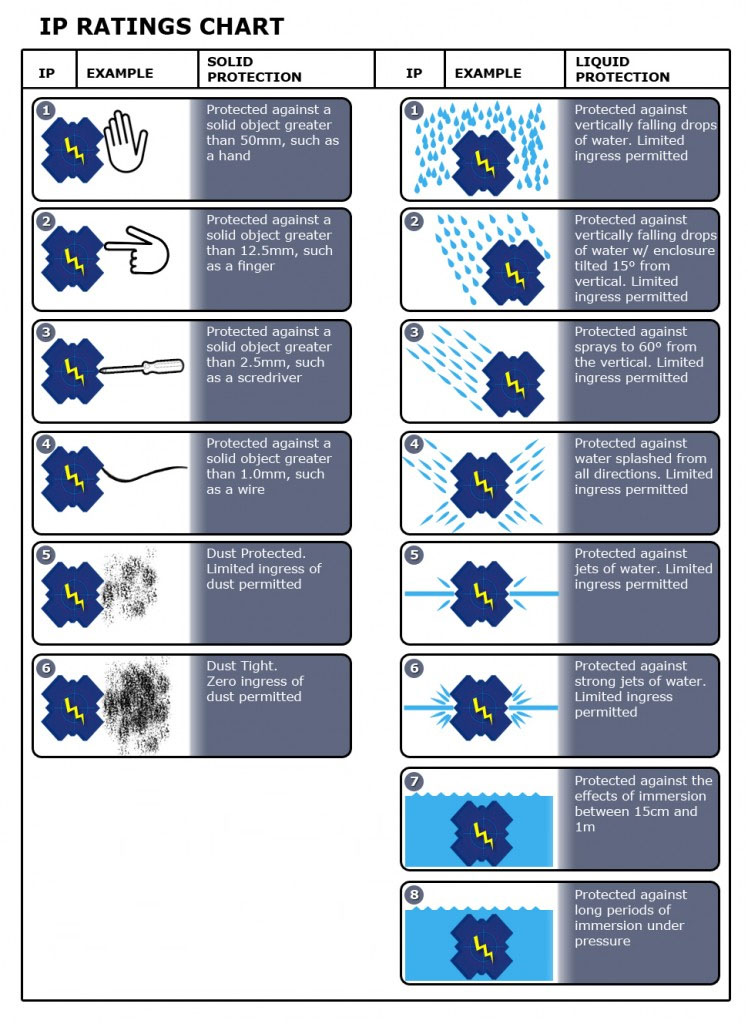

معنی رقم اول بعد از IP
” X “ معنی
۰ غیر محافظت شده
۱ حفاظت در برابر تماس تصادفی دست
۲ حفاظت در برابر اشیاء مانند انگشتان و ناخن
۳ حفاظت در برابر ابزار با قطر بیش از ۲٫۵ میلیمتر
۴ حفاظت در برابر ابزار و سیم با قطز کمتر از ۱٫۵ میلیمتر
۵ حفاظت در مقابل گرد و غبار
۶ غیر قابل نفوذ در مقابل گرد و غبار
معنی رقم دوم بعد IP
” Y “ معنی
۰ غیر محافظت شده
۱ حفاظت در برابر چکیدن عمودی آب
۲ حفاظت در برابر چکیدن آب زمانی که دستگاه نسبت به افق ۱۵ درجه زاویه بگیرد.
۳ حفاظت در برابر پاشش از جهات مختلف
۴ حفاظت در برابر پاشیدن آب بیشتر از باران
۵ حفاظت در مقابل جت واش
۶ حفاظت در مقابل فشار آب شدید
۷ حفاظت در مقابل اثرات غوطه وری تا عمق یک متر و تا ۳۰ دقیقه زیر آب
۸ حفاظت در مقابل غوطه وری بیش از یک متر
پس به صور مثال IP66 یعنی : غیر قابل نفوذ در مقابل گرد و غبار و حفاظت در مقابل فشار آب شدید و یا IP44 یعنی : حفاظت در برابر ابزار و سیم با قطز کمتر از ۱٫۵ میلیمتر و حفاظت در برابر پاشیدن آب بیشتر از باران.
